WaterStop Jeweller – Diaľkovo ovládaný uzatvárací ventil vody (3/4″)
Zariadenie umožňuje automatické uzavretie prívodu vody pri detekcii jej úniku v stráženom priestore alebo na základe prednastavených automatizačných scenárov.
Upozornenie: Použitie zariadenia vyžaduje pripojenie k Hubu Ajax
Vlastnosti:
- Aktivácia na základe automatizačných scenárov pri poplachu, zmene stavu systému alebo časového plánu
- Nastaviteľná ochrana proti zaseknutiu ventilu s intervalom až 1 týždeň
- Uzatvárací ventil Bonomi v rozmeroch 1/2″, 3/4″ alebo 1″
- Až 3 roky prevádzky z predinštalovaných batérií
- Diaľkové ovládanie a konfigurácia pomocou aplikácií Ajax
- Uzatváranie vody sa ovláda tlačidlom na servomotore a pákou na uzatváracom ventile
- Dosah rádiového signálu medzi zariadením a Hubom alebo rozširovačom dosahu rádiového signálu bez prekážok až 1 100 m
- Ochranný mechanizmus proti neoprávnenej demontáži zariadenia
- Možnosť pripojenia externého napájacieho zdroja 9V/2A DC
- Pridanie do systému pomocou QR kódu
Súčasť systému na detekciu úniku vody
WaterStop bol navrhnutý na diaľkové ovládanie prívodu vody do objektu. Zariadenie kombinuje uzatvárací ventil v jednom z troch dostupných rozmerov a elektrický pohon. WaterStop je možné ovládať odkiaľkoľvek, kde je dostupný internet – aplikácie Ajax umožňujú kedykoľvek skontrolovať stav a zmeniť polohu ventilu.

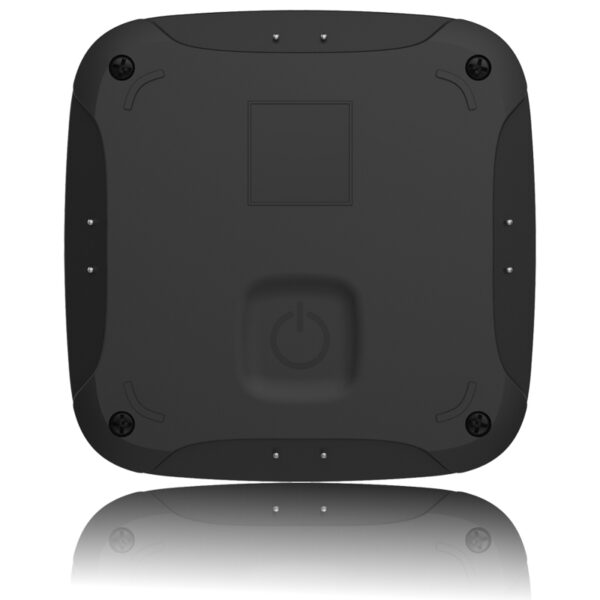

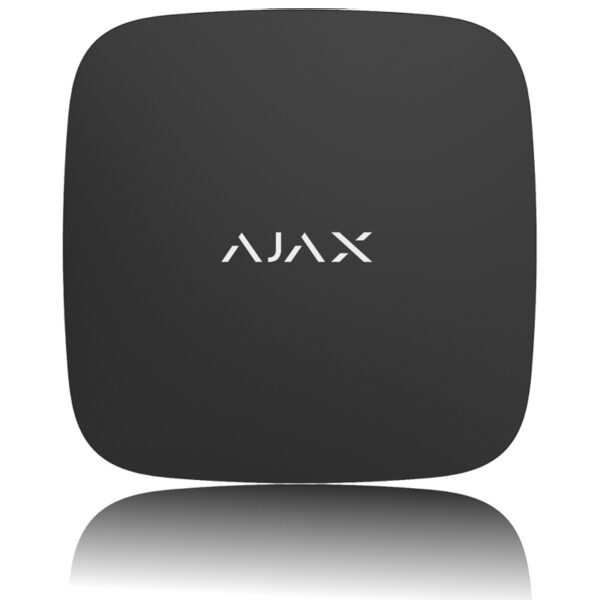

Pri vyhlásení poplachu detektorom LeaksProtect alebo detektorom úniku vody tretej strany WaterStop počas 5 sekúnd automaticky vypne prívod vody. Všetci používatelia systému dostanú notifikáciu o poplachu a aktivácii scenára. Okrem scenára pri poplachu môže inštalačný technik nakonfigurovať uzavretie vody podľa časového plánu alebo v prípade zmeny stavu bezpečnostného režimu.
Výkonný elektrický pohon a ručné ovládanie
Elektrický pohon WaterStop má maximálny krútiaci moment 10 Nm. Táto sila umožňuje uzatvorenie zaseknutého uzatváracieho ventilu bez jeho poškodenia. A za normálnych podmienok – vypnete vodu v priebehu 5 sekúnd po odoslaní príkazu.
Prívod vody je možné ovládať nielen pomocou aplikácií Ajax a scenárov, ale aj ručne. Na to slúži tlačidlo na kryte WaterStop a páka na držiaku uzatváracieho ventilu. To je výhodné napríklad pri výmene servomotora alebo pri inštalatérskej práci.
Aktuálny stav ventilu je možné zistiť v aplikáciách Ajax, podľa zodpovedajúcej farby loga Ajax na kryte WaterStop alebo polohou páky.
Štandardný typ uzatváracieho ventilu
Zariadenie je vybavené uzatváracím ventilom Bonomi vhodným pre studenú aj teplú vodu. WaterStop je ponúkaný v troch verziách: s 1/2″, 3/4″ a 1″ ventilom.
WaterStop je kompatibilný s uzatváracími ventilmi vyrobenými podľa normy ISO 5211. Inštalatér teda môže nainštalovať štandardizovaný uzatvárací ventil a inštalačný technik potom môže zariadenie pridať do systému.
Pri sťahovaní je možné WaterStop ľahko demontovať a nainštalovať iný kompatibilný ventil na nové umiestnenie. Elektrický pohon sa z uzatváracieho ventilu odstráni v priebehu niekoľkých sekúnd – bez akýchkoľvek nástrojov.
Komunikačná technológia Jeweller
Jeweller je rádiový protokol, ktorý zaisťuje rýchlu a spoľahlivú obojsmernú komunikáciu medzi Hubom a pripojenými zariadeniami. Protokol poskytuje bezdrôtový rádiový komunikačný dosah až na vzdialenosť 1 100 m, čo umožňuje použitie inteligentného ventilu nielen vo veľkom dome, ale aj v pivniciach, kanceláriách alebo skladoch.
Jeweller prenáša všetky potrebné informácie. Používatelia majú vždy prístup k inteligentnému ovládaniu ventilov v aplikáciách Ajax, bez ohľadu na počet systémových zariadení. A tiež môžu kedykoľvek skontrolovať stav ventilu – či je otvorený alebo zatvorený.
Ochrana proti neoprávnenej manipulácii
WaterStop je možné inštalovať v kanceláriách, reštauráciách, kaviarňach a ďalších verejných miestach. Súčasťou je uzamykací mechanizmus, ktorý chráni pred neoprávnenou demontážou. Mechanizmus zabraňuje demontáži servomotora a nie je možné ho uvoľniť bez použitia zodpovedajúceho náradia.
Sabotážny poplach sa spustí pri zložení servomotora z uzatváracieho ventilu. Hub pravidelne (podľa nastavenia) kontroluje stav pripojených zariadení a informuje o strate komunikácie s ktorýmkoľvek z nich. Všetci používatelia a poplachové prijímacie centrum bezpečnostnej spoločnosti dostávajú upozornenia o týchto udalostiach.
Šikovný design
WaterStop je bezdrôtové zariadenie, ktoré je napájané predinštalovanými batériami. Inštalačný technik môže v prípade potreby pripojiť napájací zdroj tretej strany 9V/2A DC.
Elektrický pohon je možné na uzatváracom ventile upevniť v štyroch polohách. Plášť servomotora nie je nutné na inštaláciu rozoberať. Upevňuje sa na ventil pomocou montážneho zámku bez použitia náradia. Nehrozí tak poškodenie elektroniky.
Jednoduchá inštalácia a pripojenie
WaterStop inštalujú dvaja špecialisti: inštalatér a inštalačný technik. Zaistili sme, aby sa obom s týmto produktom dobre pracovalo.
Inštalatér môže nainštalovať štandardný kompatibilný uzatvárací ventil bez inštalačného technika. Stačí mu iba poznať rozmery elektrického ventilu. Inštalačný technik tak môže prísť v iný deň, nainštalovať elektrický pohon a integrovať ho do zabezpečovacieho systému Ajax.
Spárovanie zariadenia so zabezpečovacím systémom Ajax trvá menej ako minútu. Inštalačný technik musí iba otvoriť aplikáciu Ajax, naskenovať QR kód a pridať detektor do miestnosti a skupiny.
Technická špecifikácia
Komunikácia s ovládacím panelom alebo rozširovačom dosahu |
|
Komunikačná technológia Jeweller |
Áno |
Frekvenčné pásma (v závislosti od regiónu) |
866.0–866.5 MHz |
Interval dopytovania zariadenia |
12 – 300 s (nastaviteľný používateľským/PRO účtom s administrátorskými právami v aplikáciách Ajax) |
Ochrana proti falšovaniu signálu (spoofing) |
Autentifikácia zariadenia |
Maximálny efektívny vyžarovaný výkon (ERP) |
? 20 mW |
Dosah komunikácie (v otvorenom priestore) |
1 100 m |
Kompatibilita |
|
Centrálne ovládacie panely |
Hub Plus |
Rozširovače dosahu signálu |
ReX |
Prevádzkové súčasti |
|
Elektrický aktuátor |
Ovláda pozíciu uzatváracieho ventilu: otvára a uzatvára ho |
Uzatvárací ventil |
Ventil Bonomi v rozmeroch 1/2“, 3/4“ alebo 1“ |
Upevnenie |
Prvok inštalovaný medzi uzatvárací ventil a elektrický aktuátor. |
Uzamykací mechanizmus |
Skladá sa z dvoch častí – prvá je určená na rýchle pripevnenie elektrického aktuátora k uzatváraciemu ventilu; druhá sa používa, pokiaľ je zariadenie nutné chrániť proti neoprávnenej manipulácii na verejne dostupných miestach. |
Uzavretie vody |
|
Rozsah použitia |
Prívody vody |
Prevádzková kvapalina |
Teplá alebo studená voda |
Teplotný rozsah prevádzkovej kvapaliny |
Od +5°? do +120°? |
Prevádzkový tlak |
40 barov |
Materiál uzatváracieho ventilu |
Mosadz |
Typ pripojenia a závit uzatváracieho ventilu |
Samice – samice; veľkosť závitu: |
Príruba na pripojenie servomotora |
Vyrobené podľa normy ISO 5211 |
Krútiaci moment elektrického pohonu |
Až 10 Nm |
Rýchlosť uzavretia ventilu |
Až 5 sekúnd (môže trvať dlhšie, ak je ventil zanesený) |
Vzdialené ovládanie |
Aplikácia Ajax |
Manuálne ovládanie |
Tlačidlo na kryte elektrického aktuátora |
Ochrana proti neoprávnenej manipulácii |
|
Ochrana proti falšovaniu signálu (spoofing) |
Autentifikácia zariadenia |
Detekcia straty komunikácie |
Kontrola každých 36 sekúnd (interval pre detekciu straty komunikácie závisí od nastavenia Hubu). |
Detekcia otvorenia krytu (tamper) |
Áno |
Prídavný uzamykací mechanizmus |
Chráni pred demontážou WaterStop. |
Dodatočné funkcie |
|
Automatizačné scenáre |
Poplach |
Teplotná ochrana |
Až do 60°C v mieste inštalácie |
Indikácia stavu uzatváracieho ventilu |
|
LED indikácia |
Farba LED indikátora na čelnej strane zariadenia signalizuje aktuálny stav elektrického aktuátora |
Pozícia páky |
Podľa pozície páky je zrejmé, či je ventil otvorený alebo zatvorený. |
Napájanie |
|
Batérie |
4x lítiová batéria CR123 A, 3V DC |
Výdrž batérií |
Až 3 roky |
Voliteľné externé napájanie |
9 – 12V / 2A DC (v prípade pripojenia k externému napájaniu fungujú predinštalované batérie ako záložný zdroj) |
Inštalácia |
|
Rozsah prevádzkovej teploty |
Od 0°? do +60°? |
Prevádzková vlhkosť |
Až do 95% |
Stupeň krytia |
IP56 |
Kryt |
|
Farba |
Biela nebo čierna |
Rozmery |
104 x 140 x 70 mm (celková veľkosť, uzatvárací ventil Bonomi 1/2“ + elektrický aktuátor); |
Hmotnosť |
869 g (celková hmotnosť, uzatvárací ventil Bonomi 1/2“ + elektrický aktuátor); |
Obsah balenia |
|
1. WaterStop Jeweller |
